鋳鉄・銅合金用

鋳鉄・銅合金用工具一覧

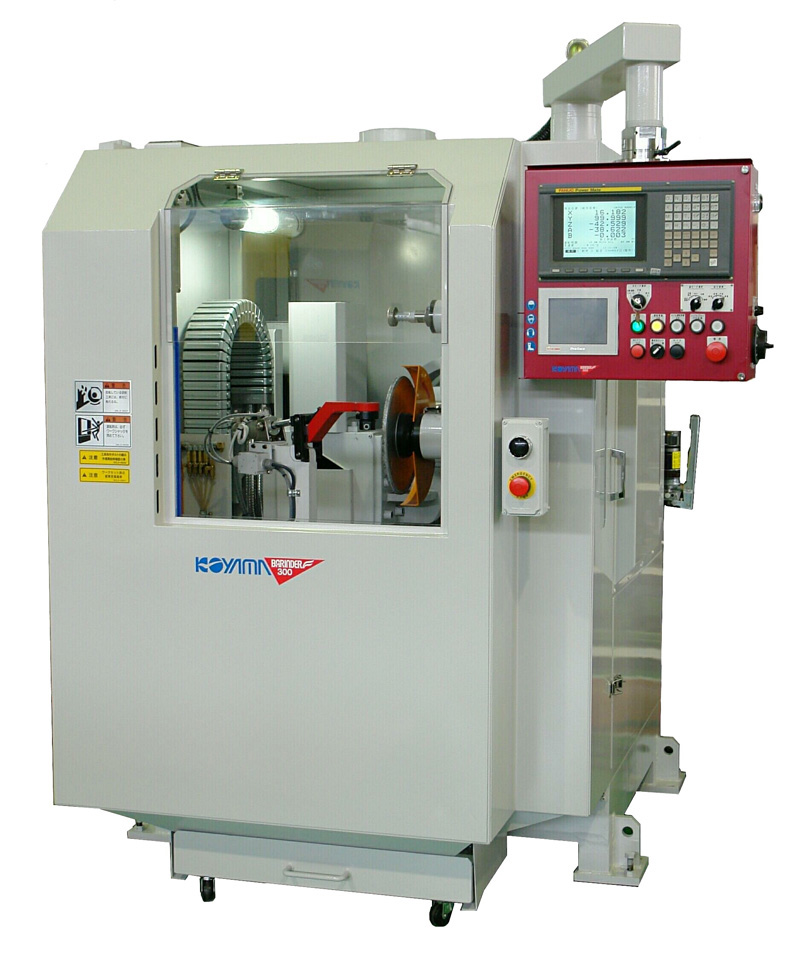

  • X6i-FDH12R-331GR

  • X6i-FDH22R-443GR

  • X6i-FDH22R-455GR

  • X6i-FDH22R-45H5GR

  • X7i-FDH22R-443G2R

  • X7i-FDH22R-455G2R

  • X7i-FDH22R-45H5G2R

  • X6i-FDH22R-56H7GR

  • X6i-FDH22R-57H7GR

  • ASN6i-2MD2R-45H5

  • X7i-FDH22R455G2R-C

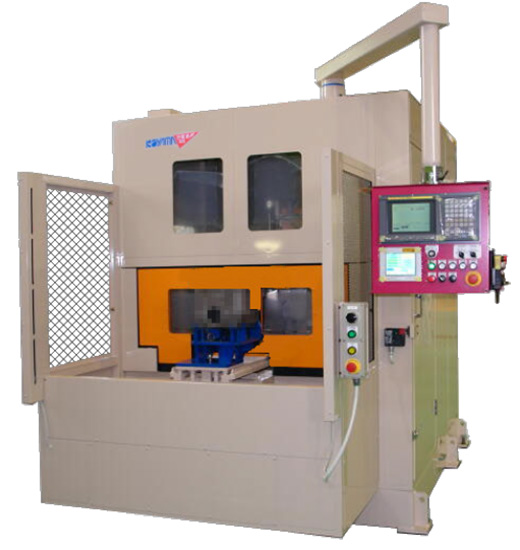

  • X7i-FDH22R45H7GR-C

  • X7i-FDH22R-57HFGR-C

  • N7i-FDH22R-5’8HFGR-C

  • N8i-FDH22R-5’12H20GR-C

  • N8i-FDH30R-5’12H25GR-C

  • N8i-FDH30R-5’16H32GR-C

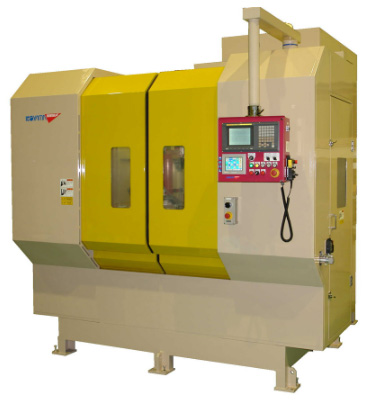

  • N6i-FDH22-69HFG2R
    (マンホール枠、蓋用バリ取り仕上げ装置)

アルミ合金用

アルミ合金用工具一覧

切断対応

  • X6i-CDH22R-455MR

  • X7i-CDH22R-57HFMR-C

バリ切削

  • ASN5i-2MD2R-331

  • ASN6i-2MD2R-45H5

中子用バリ取り機

  • コアスター

試料研磨機

  • AG-150-TP

オーダーメイド専用機

X6i-FDH22R-455GR

主な仕様

対象ワーク最大寸法 Φ500×H200
対象ワーク最大質量 30kg
(※全積載質量50kg以内)
主軸工具 ダイヤホイール
Φ355×T12×80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 -
制御駆動NC軸数 NACR制御(ACサーボ)6軸
機械外形寸法 W1700×D2185×H2081
本体質量 1750kg

X6i-FDH22R-45H5GR

主な仕様

対象ワーク最大寸法 Φ500×H350
対象ワーク最大質量 30kg
(※全積載質量50kg以内)
主軸工具 ダイヤホイール
Φ355×T12×80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 -
制御駆動NC軸数 NACR制御(ACサーボ)6軸
機械外形寸法 W1700×D2185×H2381
本体質量 2000kg

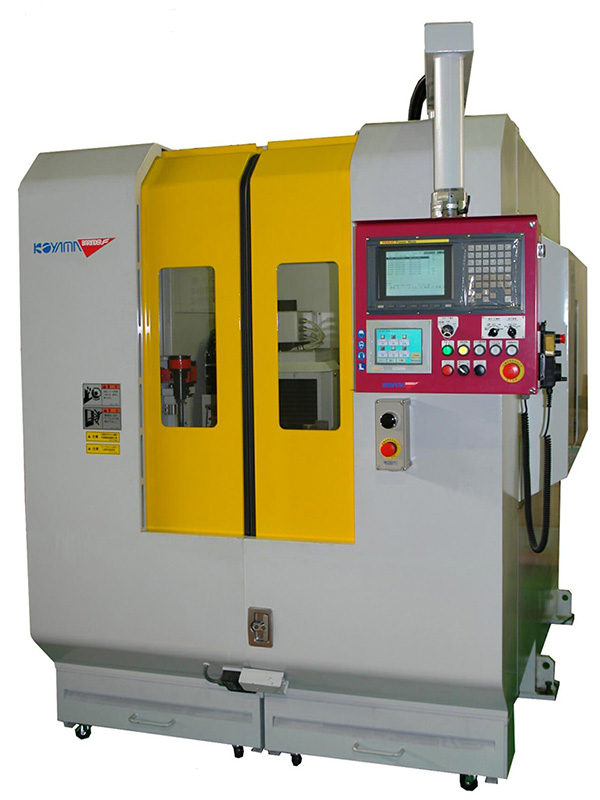

X7i-FDH22R-443G2R

主な仕様

対象ワーク最大寸法 Φ400×H200
対象ワーク最大質量 20kg
(※全積載質量30kg以内)
主軸工具 ダイヤホイール
Φ355×T12×80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw　×　2台
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 -
制御駆動NC軸数 NACR制御(ACサーボ)7軸
機械外形寸法 W1850×D2745×H2303
本体質量 2000kg

X7i-FDH22R-455G2R

主な仕様

対象ワーク最大寸法 Φ500×H200
対象ワーク最大質量 30kg
(※全積載質量50kg以内)
主軸工具 ダイヤホイール
Φ355×T12×80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw　×　2台
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 -
制御駆動NC軸数 NACR制御(ACサーボ)7軸
機械外形寸法 W1850×D2745×H2303
本体質量 2000kg

X6i-FDH22R-57H7GR

主な仕様

対象ワーク最大寸法 Φ700×H350
対象ワーク最大質量 50kg
(※全積載質量70kg以内)
主軸工具 ダイヤホイール
Φ355×T12×80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 -
制御駆動NC軸数 NACR制御(ACサーボ)6軸
機械外形寸法 W1900×D2405×H2483
本体質量 1750kg

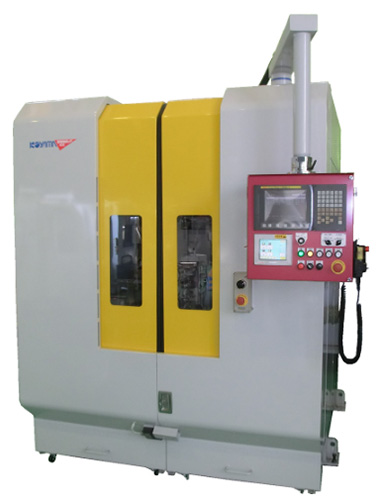

ASN6i-2MD2R-45H5

主な仕様

対象ワーク最大寸法 Φ500×H350
対象ワーク最大質量 30kg
(※全積載質量50kg以内)
主軸工具 2種或は2個のダイヤ工具
主軸工具モーター 2.2Kw×2台
(高速型、インバータ駆動)
小型工具モーター -
工具ヘッド旋回角 ±180°(NC制御駆動)
ワークの搬入・搬出 -
制御駆動NC軸数 NACR制御駆動(ACサーボ)6軸
機械外形寸法 W1900×D2486×H2478
本体質量 2000kg

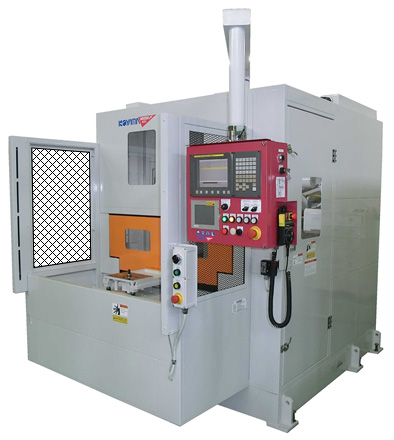

X7i-FDH22R455G2R-C

主な仕様

対象ワーク最大寸法 Φ500×H200
対象ワーク最大質量 20kg
(※全積載質量50kg以内)
主軸工具 ダイヤホイール
Φ355×T12×80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw　×　2台
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 2位置治具チェンジャ(NC制御駆動)
制御駆動NC軸数 NACR制御(ACサーボ)7軸
機械外形寸法 W2000×D3133×H2395
本体質量 2500kg

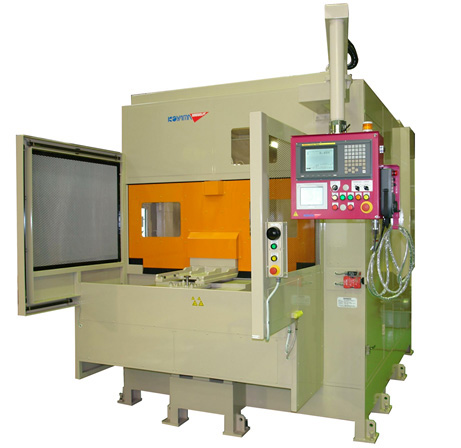

N7i-FDH22R-5’8HFGR-C

主な仕様

対象ワーク最大寸法 Φ800×H550
対象ワーク最大質量 100kg
(※全積載質量150kg以内)
主軸工具 ダイヤホイール
Φ355×T12×Φ80
主軸工具モーター 4.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 2位置治具チェンジャ(NC制御駆動)
制御駆動NC軸数 NACR制御(ACサーボ)8軸
機械外形寸法 W2430×D4230×H2800
本体質量 5300kg

N8i-FDH30R-5’12H25GR-C

主な仕様

対象ワーク最大寸法 L1200×W300×H550
対象ワーク最大質量 200kg
(※全積載質量 250kg以内)
主軸工具 ダイヤホイール
Φ510×T12×Φ80
主軸工具モーター 5.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 2位置治具チェンジャ(NC制御駆動)
制御駆動NC軸数 NACR制御(ACサーボ)8軸
機械外形寸法 W3192×D4175×H2900
本体質量 6000kg

N8i-FDH30R-5’16H32GR-C

主な仕様

対象ワーク最大寸法 L1000×W1000×H750
対象ワーク最大質量 245kg
(※全積載質量 320kg以内)
主軸工具 ダイヤホイール
Φ510×T12×Φ80
主軸工具モーター 5.5Kw
(ACサーボモーター駆動)
小型工具モーター 2.2Kw
(高速型、インバータ駆動)
工具ヘッド旋回角 130°(NC制御駆動)
ワークの搬入・搬出 2位置治具チェンジャ(NC制御駆動)
制御駆動NC軸数 NACR制御(ACサーボ)8軸
機械外形寸法 W3330×D5000×H3049
本体質量 7000kg
