N6i-FDH22-69HFG2R
マンホール枠、蓋用バリ取り仕上げ装置
- ・マンホール枠、蓋用のバリ取り仕上げ装置

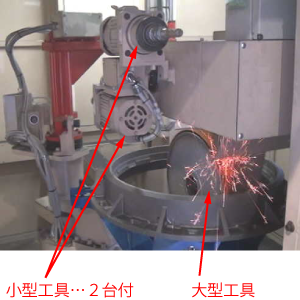

- ・垂直移動の主軸工具、小型工具２台
- ・複雑な形状品のマンホールの内外周仕上げに最適
- ・サーボモーターの主軸工具軸採用で効率改善
- ・上面研削が可能及び小型工具２台により研削可能範囲が大幅に向上しました。
製品の特徴
大型工具による、内周研削
- ① マンホール枠、蓋のバリ取りに最適
- ② 小型工具２種取り付けにより研削性能大幅向上
- ③ 従来機に比較し据付面積が小さい
- ④ プログラム作成が簡単
- ⑤ 高機能で運転操作が簡単
- ⑥ 治具交換が容易で、段取り替えの時間短縮
- ⑦ ダイヤ工具でランニングコスト及び切粉・粉塵を削減
- ⑧ 高効率高速処理による生産性向上と品質向上
大型工具による、
外周研削
小型工具NO.1による、
巾木バリ研削
小型工具NO.2による、
ボルト穴バリ研削
小型工具NO.1による、
巾木立てバリ研削
主な仕様
| 対象ワーク最大寸法 | φ９００×H１５０ |
|---|---|
| 対象ワーク最大質量 | １００ｋｇ（※全積載質量 １５０ｋｇ以内） |
| 主軸工具 | ダイヤホイールΦ３８０×Ｔ１２×Φ８０ |
| 主軸工具モーター | ４.５Ｋｗ（ACサーボモーター駆動） |
| 小型工具モーター | ２.２Ｋｗ×２台（高速型、インバータ駆動） |
| 制御駆動ＮＣ軸数 | ＮＡＣＲ制御（ACサーボ） ６軸 |
| 機械外形寸法 | W３０８４×Ｄ３０１５×Ｈ２９５０ |
| 本体質量 | ４５００ｋｇ |
※全積載質量とは、（ワーク）+（バリ取り治具）+（その他治具パレットなどの積載物）の合計質量
ワーク参考事例
マンホール枠 Ａ
３２０秒／個
マンホール枠 Ｂ
４２０秒／個
マンホール枠 Ｃ
４１０秒／個
マンホール蓋 Ａ
１６０秒／個
※研削タクトは、参考値です。（保証値ではありません）
