X7i-FDH22R-45H5G2R
小中型鋳物用バリ取り仕上げ装置

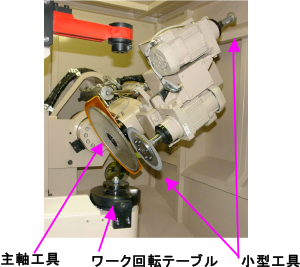

- ・小型工具２種取付けにより研削性能向上
- ・旋回移動の主軸工具、小型工具２台
- ・小中型鋳物用バリ取り仕上げ装置
- ・比較的複雑な形状品の内外周仕上げ向き
- ・サーボモーターの主軸工具軸採用で効率改善
製品の特徴
角度研削仕上げ
- ① 小型工具２種取付けにより研削性能大幅向上
- ② 据付面積が小さい
- ③ 一作業員の多数台運転操作が可能
- ④ プログラム作成が簡単
- ⑤ 高機能で運転操作が簡単
- ⑥ 治具交換が容易で、段取り替えの時間短縮
- ⑦ ダイヤ工具でランニングコスト及び切粉・粉塵を削減
- ⑧ 高効率高速処理による生産性向上と品質向上
主な仕様
| 対象ワーク最大寸法 | Φ５００×Ｈ３５０ |
|---|---|
| 対象ワーク最大質量 | ３０ｋｇ （※全積載質量５０ｋｇ以内） |
| 主軸工具 | ダイヤホイールΦ３５５×Ｔ１２×８０ |
| 主軸工具モーター | ４.５Ｋｗ（ＡＣサーボモーター駆動） |
| 小型工具モーター | ２.２Ｋｗ×２台（高速型、インバータ駆動） |
| 工具ヘッド旋回角 | １３０°（ＮＣ制御駆動） |
| 制御駆動ＮＣ軸数 | ＮＡＣＲ制御（ＡＣサーボ）７軸 |
| 機械外形寸法 | W１８５０×Ｄ２７４５×Ｈ２３０３ |
| 本体質量 | ２２５０ｋｇ |
※全積載質量とは、（ワーク）+（バリ取り治具）+（その他治具パレットなどの積載物）の合計質量
ワーク参考事例
エキマニ
３０秒／個
デフケース
２４秒／個
デフキャリア
２４秒／個
ロータ
４０秒／個
ギアボックス
２４秒／個
アクスルケース
４０秒／個
ウォーターポンプ
３７秒／個
シリンダーヘッド
２７秒／個
※研削タクトは、参考値です。（保証値ではありません）
